Ketika cincin tersebut dijalankan, token dimasukkan ke dalamnya agar alamat stasiun, dimulai dengan yang tertinggi. Token itu sendiri dilewatkan dari tinggi ke alamat yang lebih rendah. Setelah stasiun aquires token, ia memiliki jangka waktu tetap selama mungkin mengirimkan frame, dan jumlah frame yang dapat ditularkan oleh setiap stasiun selama periode ini akan tergantung pada panjang setiap frame.

Jika stasiun tidak memiliki data untuk mengirim, itu hanya melewati token ke stasiun berikutnya tanpa penundaan. Token Bus standar mendefinisikan empat kelas prioritas untuk lalu lintas - 0, 2, 4, dan 6 - dengan 6 mewakili prioritas tertinggi dan 0 paling rendah. Setiap stasiun mempertahankan empat antrian internal yang sesuai dengan empat tingkat prioritas.Sebagai bingkai diturunkan ke sublayer MAC dari protokol layer yang lebih tinggi, tingkat prioritas ditentukan, dan ditugaskan untuk antrian yang sesuai. Ketika stasiun memperoleh token, frame ditransmisikan dari masing-masing empat antrian dalam rangka ketat prioritas. Setiap antrian dialokasikan slot waktu tertentu, di mana frame dari antrian yang dapat ditularkan. Jika tidak ada frame menunggu dalam antrian tertentu, token segera menjadi tersedia untuk antrian berikutnya.

Jika token mencapai level 0 dan tidak ada frame menunggu, itu segera diteruskan ke stasiun berikutnya di ring logis. Seluruh proses dikendalikan oleh timer yang digunakan untuk mengalokasikan slot waktu untuk masing-masing tingkat prioritas. Jika antrian setiap kosong, slot waktu dapat dialokasikan untuk digunakan oleh antrian yang tersisa. Skema prioritas jaminan tingkat 6 Data sebagian kecil diketahui dari bandwidth jaringan, dan karena itu dapat digunakan untuk mengimplementasikan sistem kontrol real-time. Sebagai contoh, jika jaringan berjalan pada 10 Mbps dan memiliki lima puluh stasiun telah dikonfigurasi sehingga level 6 lalu lintas dialokasikan sepertiga dari bandwidth, setiap stasiun memiliki bandwidth dijamin dari 67 kbps untuk level 6 lalu lintas. Bandwidth yang tersedia prioritas tinggi dengan demikian bisa digunakan untuk melakukan sinkronisasi robot di jalur perakitan, atau untuk membawa satu kanal suara digital per stasiun, dengan beberapa bandwidth yang tersisa untuk informasi kontrol

Format frame Token Bus ditampilkan di atas. Preamble digunakan untuk menyinkronkan jam penerima. Start delimeter dan End delimeter bidang digunakan untuk menandai awal dan akhir dari frame, dan mengandung pengkodean analog dari simbol-simbol selain 0 dan 1 yang tidak dapat terjadi tanpa sengaja dalam frame data. Untuk alasan ini, bidang panjang tidak diperlukan. Frame Kontrol mengidentifikasi frame baik sebagai frame data atau bingkai kontrol. Untuk frame data, termasuk tingkat prioritas frame, dan bisa juga menyertakan indikator yang membutuhkan stasiun tujuan untuk mengakui penerimaan benar atau salah dari frame. Untuk frame kontrol, lapangan menentukan tipe frame. Destination dan Sumber bidang alamat berisi baik 2-byte atau alamat hardware 6-byte untuk tujuan dan sumber stasiun masing-masing (jaringan diberikan harus menggunakan baik 2-byte atau 6 alamat byte konsisten, bukan campuran dari dua). Jika alamat 2-byte yang digunakan, Bidang Data bisa sampai t0 8182 byte. Jika alamat 6-byte yang digunakan, itu terbatas untuk 8.174 byte. Checksum digunakan untuk mendeteksi kesalahan transmisi.

Pengertian Token Bus

PENGERTIAN TOKEN BUS NETWORK

Jaringan bus kepingan (Token Bus Network) adalah jaringan komputer yang menerapkan tata cara gelang kepingan (token ring protocol) pada "gelang maya" (virtual ring) dalam suatu kabel sepaksi (coaxial cable). Sebuah kepingan yang dikirimkan secara beranting dan bergantian dalam jaringan itu dipakai untuk menandai komputer mana yang berhak untuk mengirimkan bingkisan data (data packets). Masing-masing komputer (simpul atau node) harus tahu alamat dari simpul sebelahnya yang akan mendapat giliran dalam pengiriman data. Jika simpul tersebut tidak mempunyai data untuk dikirim, maka kepingan akan dikirimkan langsung ke simpul di sebelahnya.

Jenis tata cara bus kepingan dengan IEEE 802.4 banyak digunakan dalam aplikasi industri seperti pabrik moGM (General Motors) melalui sistem tata cara swaolah pabrikasi (Manufacturing Automation Protocol, MAP). Sistem tata cara bus kepingan yang sesuai dapat dipakai dalam jaringan dengan sistem pabrikasi supel (Flexible Manufacturing System, FMS).



Prinsip kerja serta kabel yang digunakan pada 802.4

Standard 802.4 ini menetapkan topologi bus secara fisik maupun logical dengan menggunakan kabel coaxial maupun serat optik serta metode akses media token passing. Secara fisik, token bus merupakan kabel linier atau berbentuk diagram pohon tempat stasiun-stasiun dihubungkan. Secara logika, stasiun-stasiun diorganisasi kedalam sebuah ring dimana masing-masing stasiun mengetahui alamat stasiun lainnya yang berada di sebelah kiri dan kanannya. Bila ring logika diinisialisasi, maka stasiun yang bernomor paling tinggi mempunyai kesempatan pertama untuk mengirim. Setelah dilaksanakan, stasiun tersebut memberikan kesempatan berikutnya jika stasiun tetangganya dengan cara mengrimkan frame kontrol khusus yang disebut token. Token berpropagasi mengelilingi Ring logic tersebut, dimana hanya pemegang token sajalah yang diijinkan untuk mentranmisikan frame. Karena pada suatu saat hanya terdapat sebuah stasiun saja yang memegang token, maka tidak akan terjadi tabrakan.

Ciri-ciri Token Bus

Secara fisik maupun logical dengan menggunakan kabel coaxial maupun serat optik serta metode akses media token passing.
Sebuah token yang dikirimkan secara beranting dan bergantian dalam jaringan itu dipakai untuk menandai komputer mana yang berhak untuk mengirimkan paket data.
Masing-masing komputer (node) harus tahu alamat dari node sebelahnya yang akan mendapat giliran dalam pengiriman data. Jika node tersebut tidak mempunyai data untuk dikirim, maka token akan dikirimkan langsung ke node di sebelahnya.

Kelebihan IEE 802.4

• Menggunakan peralatan telesi kabel yang memiliki realibilitas.
• Hemat kabel
• Layout kabel sederhana
• Serta mudah dikembangkan

Kekurangan IEE 802.4

• Sistem broadband banyak menggunakan rekayasa analog dan melibatkan modem serta amplifier pita lebar.
• Protokolnya sangat rumit dan memiliki delay pada keadaan beban rendah yang panjang.
• Sangat tidak cocok untuk implementasi serat las dan hanya dipakai oleh pengguna yang sedikit.
• Deteksi dan isolasi kesalahan sangat kecil
• Kepadatan lalu lintas
• Bila salah satu client rusak, maka jaringan tidak bisa berfungsi.
• Diperlukan repeater untuk jarak jauh.

Sejarah 802.x dan IEEE

SEJARAH 802.X Dan IEEE

IEEE (Institute of Electrical and Electronics Engineers) adalah organisasi internasional, beranggotakan para insinyur, dengan tujuan untuk mengembangan teknologi untuk meningkatkan harkat kemanusiaan.

Sebelumnya IEEE memiliki kepanjangan yang dalam Indonesia berarti Institut Insinyur Listrik dan Elektronik (Institute of Electrical and Electronics Engineers). Namun kini kepanjangan itu tak lagi digunakan, sehingga organisasi ini memiliki nama resmi IEEE saja.

IEEE adalah sebuah organisasi profesi nirlaba yang terdiri dari banyak ahli di bidang teknik yang mempromosikan pengembangan standar-standar dan bertindak sebagai pihak yang mempercepat teknologi-teknologi baru dalam semua aspek dalam industri dan rekayasa (engineering), yang mencakup telekomunikasi, jaringan komputer, kelistrikan, antariksa, dan elektronika.

IEEE memiliki lebih dari 300.000 anggota individual yang tersebar dalam lebih dari 150 negara. Aktivitasnya mencakup beberapa panitia pembuat standar, publikasi terhadap standar-standar teknik, serta mengadakan konferensi.

Dan pada tahun 1980 bulan 2, IEEE membuat sebuah bagian yang mengurus standardisasi LAN (Local Area Network) dan MAN (Metropolitan Area Network). Bagian ini kemudian dinamakan sebagai 802. Angka 80 menunjukkan tahun dan angka 2 menunjukkan bulan dibentuknya kelompok kerja ini.

IEEE mempunyai banyak jenis tapi dalam artikel ini saya hanya akan membahas Standar IEEE 802.4 Token Bus.

About Me

Hello and Welcome to Toya's Corner

Profil

Penulis/Admin : Raka Priyambodo (Toya)
E-mail : raqqaa.rm@gmail.com
             raka_priyambodo@yahoo.com
Facebook ID : rekayzzz
Twitter : @rakapriyambodo

Tentang Blog Ini

Blog ini saya buat untuk menambah wawasan tentang teknologi komputer, di mulai dari mengetahui / mempelajari tentang komponen-koponen komputer sampai cara perakitannya. Semoga informasi yang saya berikan bisa bermanfaat bagi pembaca / pengunjung Toya's Corner

Evolusi Modul RAM

EVOLUSI MODUL RAM

1. S I M M

Kependekan dari Single In-Line Memory Module, artinya modul atau chip memori ditempelkan pada salah satu sisi sirkuit PCB. Memori jenis ini hanya mempunyai jumlah kaki (pin) sebanyak 30 dan 72 buah.

SIMM 30 pin berupa FPM DRAM, banyak digunakan pada sistem berbasis prosessor 386 generasi akhir dan 486 generasi awal. SIM 30 pin berkapasitas 1MB, 4MB dan 16MB.

Sedangkan SIMM 70 pin dapat berupa FPM DRAM maupun EDO DRAM yang digunakan bersama prosessor 486 generasi akhir dan Pentium. SIMM 70 pin diproduksi pada kapasitas 4MB, 8MB, 16MB, 32MB, 64MB dan 128MB.



 2. D I M M

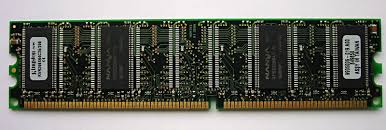

Kependekan dari Dual In-Line Memory Module, artinya modul atau chip memori ditempelkan pada kedua sisi PCB, saling berbalikan. Memori DIMM diproduksi dalam 2 bentuk yang berbeda, yaitu dengan jumlah kaki 168 dan 184.

DIMM 168 pin dapat berupa Fast-Page, EDO dan ECC SDRAM, dengan kapasitas mulai dari 8MB, 16MB, 32MB, 64MB dan 128MB. Sementara DIM 184 pin berupa DDR SDRAM.

3. SODIMM

Kependekan dari Small outline Dual In-Line Memory Module. Memori ini pada dasarnya sama dengan DIMM, namun berbeda dalam penggunaannya. Jika DIMM digunakan pada PC, maka SO DIMM digunakan pada laptop / notebook.

SODIMM diproduksi dalam dua jenis,jenis pertama mempunyai jumlah kakai sebanyak 72, dan satunya berjumlah 144 buah.

4. RIMM / SORIMM

RIMM dan SORIMM merupakan jenis memori yang dibuat oleh Rambus. RIMM pada dasarnya sama dengan DIMM dan SORIMM mirip dengan SODIMM.

Karena menggunakan teknologi dari Rambus yang terkenal mengutamakan kecepata, memori ini jadi cepat panas sehingga pihak Rambus perlu menambahkan aluminium untuk membantu melepas panas yang dihasilkan oleh memori ini.

Tips Dalam Merakit PC

TIPS DALAM MERAKIT PC

Memasang Prosessor

• Prosessor lebih mudah dipasang sebelum motherboard menempati casing. Cara memasang prosessor jenis socket dan slot berbeda.

• Tentukan posisi pin 1 pada prosessor dan socket prosessor di motherboard, umumnya terletak di pojok yang ditandai dengan titik, segitiga atau lekukan.

• Tegakkan posisi tuas pengunci socket untuk membuka.

• Masukkan prosessor ke socket dengan lebih dulu menyelaraskan posisi kaki-kaki prosessor dengan lubang socket. rapatkan hingga tidak terdapat celah antara prosessor dengan socket.

• Turunkan kembali tuas pengunci.

Memasang Heatsink

Fungsi heatsink adalah membuang panas yang  dihasilkan oleh prosessor lewat konduksi panas  dari prosessor ke heatsink.Untuk  mengoptimalkan pemindahan panas maka heatsink harus dipasang rapat pada bagian atas prosessor dengan beberapa clip sebagai penahan sedangkan permukaan kontak pada heatsink dilapisi gen penghantar panas. Bila heatsink dilengkapi dengan fan maka konektor power pada fan dihubungkan ke konektor fan pada motherboard.

Memasang Modul memori

Modul memori umumnya dipasang berurutan dari nomor socket terkecil. Urutan pemasangan dapat dilihat dari diagram motherboard. Setiap jenis modul memori yakni SIMM, DIMM dan RIMM dapat dibedakan dengan posisi lekukan pada sisi dan bawah pada modul.Cara memasang untuk tiap jenis modul memori sebagai berikut.

Jenis SIMM

• Sesuaikan posisi lakukan pada modul dengan tonjolan pada slot.
• Masukkan modul dengan membuat sudut miring 45 derajat terhadap slot
• Dorong hingga modul tegak pada slot, tuas pengunci pada slot akan otomatis mengunci modul.

Memasang Motherboard pada Casing

Motherboard dipasang ke casing dengan sekerup dan dudukan (standoff). Cara pemasangannya sebagai berikut:

• Tentukan posisi lubang untuk setiap dudukan plastik dan logam. Lubang untuk dudukan logam (metal spacer) ditandai dengan cincin pada tepi lubang.

• Pasang dudukan logam atau plastik pada tray casing sesuai dengan posisi setiap lubang dudukan yang sesuai pada motherboard.

• Tempatkan motherboard pada tray casing sehinga kepala dudukan keluar dari lubang pada motherboard. Pasang sekerup pengunci pada setiap dudukan logam.

• Pasang bingkai port I/O (I/O sheild) pada motherboard jika ada.

• Pasang tray casing yang sudah terpasang motherboard pada casing dan kunci dengan sekerup.

Memasang Power Suply

Beberapa jenis casing sudah dilengkapi power supply. Bila power supply belum disertakan maka cara
pemasangannya sebagai berikut:


• Masukkan power supply pada rak di bagian belakang casing.

• Pasang ke empat buah sekerup pengunci.

• Hubungkan konektor power dari power supply ke motherboard. (Konektor power jenis ATX hanya memiliki satu cara pemasangan sehingga tidak akan terbalik.Untuk jenis non ATX dengan dua konektor yang terpisah maka kabel-kabel ground warna hitam harus ditempatkan bersisian dan dipasang pada bagian tengah dari konektor power motherboard).

• Hubungkan kabel daya untuk fan, jika memakai fan untuk pendingin CPU.

Memasang Drive

Prosedur memasang drive hardisk, CD ROM, CD-RW atau DVD
adalah sama sebagai berikut:

• Copot pelet penutup bay drive (ruang untuk drive pada casing)

• Masukkan drive dari depan bay dengan terlebih dahulu mengatur seting jumper (sebagai master atau slave) pada drive.

• Sesuaikan posisi lubang sekerup di drive dan casing lalu pasang sekerup penahan drive.

• Hubungkan konektor kabel IDE ke drive dan konektor di motherboard (konektor primary dipakai lebih dulu)

• Ulangi langkah 1 samapai 4 untuk setiap pemasangan drive.

• Bila kabel IDE terhubung ke du drive pastikan perbedaan seting jumper keduanya yakni drive pertama diset sebagai master dan lainnya sebagai slave.

• Konektor IDE secondary pada motherboard dapat dipakai untuk menghubungkan dua drive tambahan.

• Floppy drive dihubungkan ke konektor khusus floppy di motherboard.

Memasang Card Adapter


• Card adapter yang umum dipasang adalah video card, sound, network, modem dan SCSI adapter. Video card umumnya harus dipasang dan diinstall sebelum card adapter lainnya.Cara memasang adapter:

• Pegang card adapter pada tepi, hindari menyentuh komponen atau rangkaian elektronik. Tekan card hingga konektor tepat masuk pada slot ekspansi di motherboard

• Pasang sekerup penahan card ke casing.

• Hubungkan kembali kabel internal pada card bila ada.

Menghidupkan Komputer


Power On

Power supply menjalankan self test setelah switch power on. Jika semua level tegangang sudah dalam kondisi yang Semestinya, power supply mengirim sinyal power good. Waktu normal yang di butuhkan dari power on sampai muncul power good antara 0,1 - 0,5 detik.

Boot Sistem

Boot sistem adalah suatu fasilitas yang di buat pada saat Instalasi partisi harddisk dan digunakan untuk proses loading pertama kali pada suatu sistem operasi, boot sistem disimpan di cluster pertama atau yg sering di sebut master boot record.

Proses Booting

Boot adalah memasukkan (loading) sistem operasi ke dalam sistem komputer setelah komputer itu di nyalakan. CPU akan menjalankan program BIOS yang tersimpan di dalam ROM. BIOS akan melakukan pemeriksaan kondisi memori dan semua peralatan yang di hubungkan ke komputer.

Prosedur Troubleshooting


Pelacakan kerusakan di batasi sampai level modul (belum Sampai perbaikannya ). Dengan prosedur sebagai berikut :

• Lepas semua modul PC kecuali mainboard, power supply, memori, VGA card, dan speaker, nyalakan pc jika ternyata komputer tidak bisa menyala, periksa kedudukan VGA card, memori, tombol reset dan konektor power supply.

• Pasang floppy disk dan lakukan pengujian pada BIOS jika floppy disk tidak di kenali oleh BIOS berarti floppy disk atau card I/O nya yg jadi masalah.

• Pasang harddisk dan lakukan pengujian, jika tidak bisa jalan periksa kabel; data harddisk ( terbalik atautidak pemasangannya). Jika tetap tidak jalan berarti harddisknya yang menjadi sumber masalah.
